Коллекторы системы отопления

Где ставят коллекторы

В частном доме коллектор отопления обычно устанавливают в котельной, техническом помещении, коллекторном шкафу или нише с доступом для обслуживания. От него теплоноситель распределяется на радиаторы, теплый пол, отдельные этажи, крылья дома или группы помещений. Если дом имеет 2 этажа, несколько санузлов, кухню, гостиную и спальни, коллекторная схема помогает точнее управлять подачей тепла.

В квартире коллектор системы отопления встречается реже, но может использоваться при индивидуальном отоплении, лучевой разводке радиаторов или теплых полах. Он особенно полезен там, где нужно скрыть трубы в полу и вывести каждую линию к отдельному прибору. При таком подходе соединений в стяжке меньше, а основные узлы остаются в доступном месте. Если коллектор подбирается как часть общей инженерной системы, его стоит заранее согласовать с товарами из раздела отопления и водопровода.

Основные виды

Коллекторы для отопления отличаются задачей, комплектацией и способом регулировки. Простые модели распределяют теплоноситель по нескольким линиям. Более сложные коллекторные группы позволяют регулировать расход, выпускать воздух, сливать воду, контролировать подачу и обратку, подключать автоматику или сервоприводы.

Для радиаторной системы часто выбирают коллекторы с возможностью отдельного перекрытия каждой ветки. Для теплого пола важнее точная регулировка контуров, потому что длина петель может отличаться, а помещения требуют разной температуры. Если контуры не сбалансировать, одна комната может перегреваться, а другая оставаться прохладной.

Популярные варианты коллекторов отопления:

1. коллекторы подачи и обратки - для распределения теплоносителя по отопительным линиям;
2. радиаторы и коллекторы для них - для лучевой разводки отопительных приборов;
3. теплый пол - для подключения и настройки нескольких контуров;

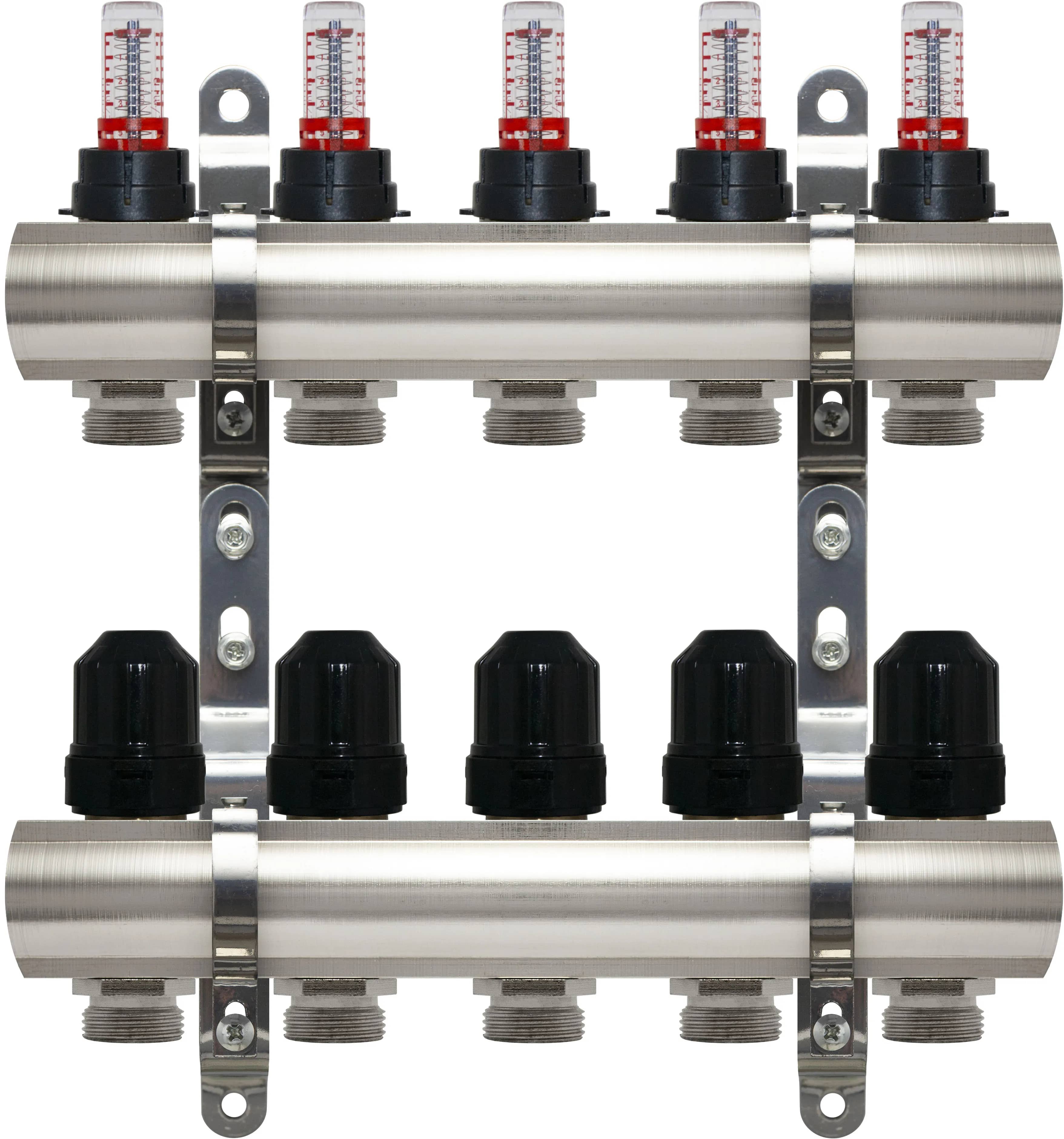

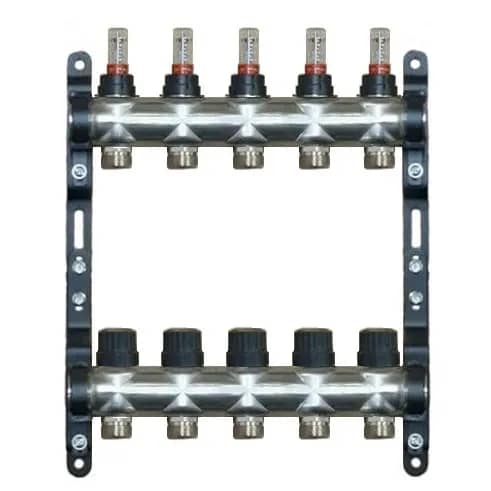

4. модели с расходомерами - для контроля и балансировки потока по каждой линии;
5. запорная арматура - для отключения отдельных веток при обслуживании;
6. коллекторы с воздухоотводчиками - для удаления воздуха из системы;

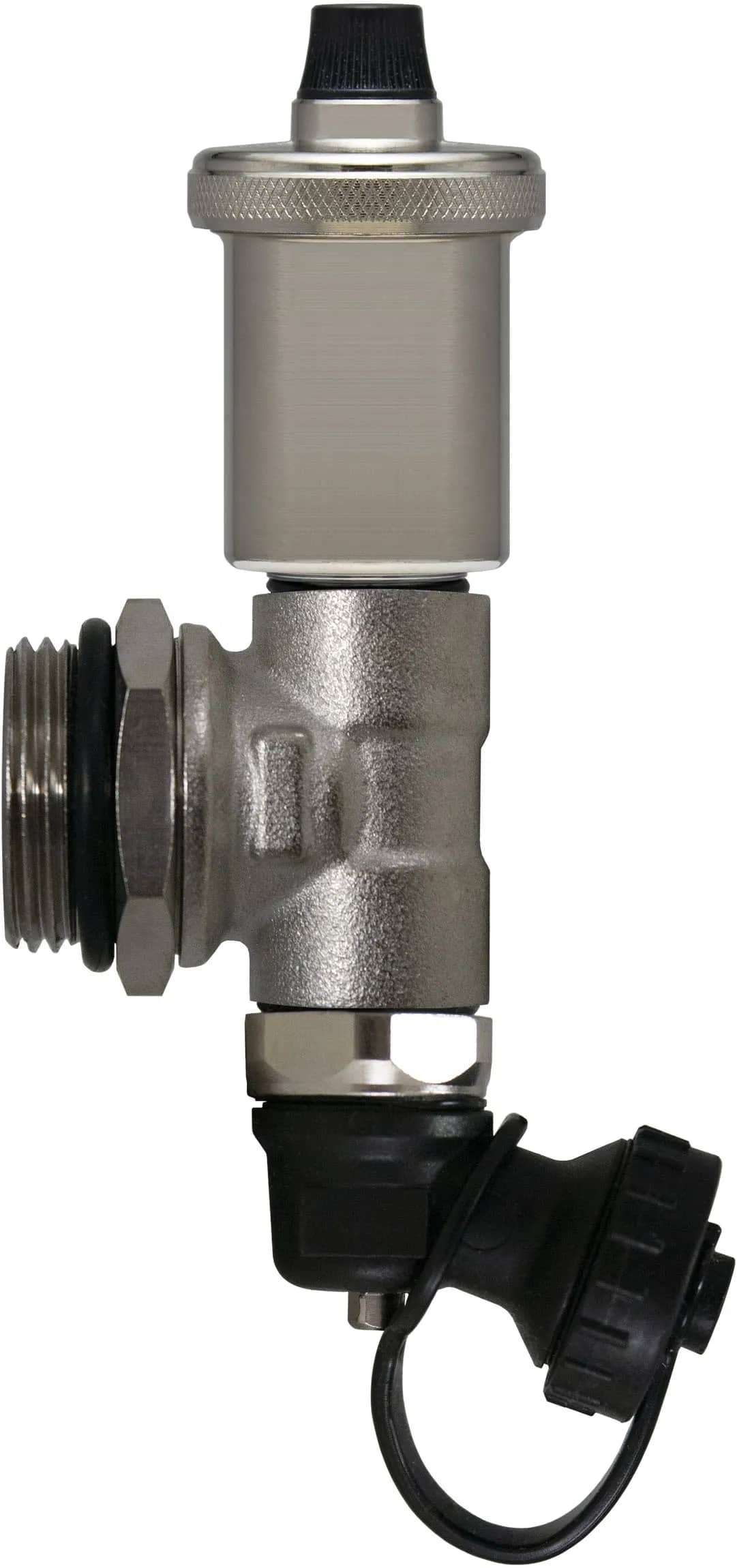

7. коллекторы со сливными кранами - для удобного слива теплоносителя при ремонте;
8. распределительные коллекторы - для систем, где нужны подача, обратка, регулировка и крепление.

Количество контуров

Количество выходов выбирают по числу отопительных линий. Если теплый пол сделан в ванной, кухне, коридоре и гостиной, обычно нужен коллектор минимум на 4 контура. Если гостиная большая, ее могут делить на 2 отдельные петли, чтобы длина трубы не была чрезмерной и пол прогревался равномернее.

Для радиаторного отопления количество выходов считают по приборам или веткам. Например, на 5 радиаторов нужна схема с 5 отдельными линиями, если каждый радиатор подключается лучевым способом. Запасной выход может пригодиться, если позже планируется дополнительный радиатор, полотенцесушитель, контур теплого пола или отдельная зона отопления.

Диаметр и подключение

Диаметр коллектора должен соответствовать расходу теплоносителя и подключаемым трубам. В бытовых системах часто встречаются подключения 3/4 и 1 дюйм, а выходы под контуры могут иметь меньший размер, но точный выбор зависит от проекта отопления, мощности котла, насоса, длины линий и количества приборов.

Важно проверить тип соединения. Коллектор может подключаться через резьбовые фитинги, евроконусы, переходники, накидные гайки или другие элементы. Если заранее не согласовать трубы, фитинги и коллектор, на монтаже появляются лишние переходы, увеличивается количество резьбовых соединений и растет риск протечек. Для подключения к трубам заранее подбирают фитинги для водопроводных труб, а для резьбовых участков - резьбовые фитинги.

Балансировка и регулировка

Главная польза коллектора в отоплении - возможность настроить каждую линию отдельно. В теплых полах это особенно важно, потому что контур в ванной может быть коротким, а в гостиной - в несколько раз длиннее. Без регулировки теплоноситель охотнее пойдет по короткой петле, а длинный участок будет прогреваться хуже.

Расходомеры помогают видеть и настраивать поток по каждому контуру. Запорные клапаны позволяют отключить одну ветку для ремонта. Термостатические элементы и сервоприводы дают возможность управлять температурой по комнатам, если система собрана под такую автоматику. Для обычного дома это не роскошь, а способ избежать перегрева одних помещений и недогрева других.

Температура и давление

Коллектор должен выдерживать рабочую температуру и давление системы отопления. Радиаторное отопление и теплый пол работают в разных режимах. Для теплого пола температура теплоносителя обычно ниже, чем для радиаторов, поэтому часто применяют смесительные узлы, насосные группы и регулировку подачи.

В частном доме параметры зависят от котла, насоса, расширительного бака, группы безопасности и схемы разводки. Важно не ставить коллектор без учета всей системы. Если насос слабый, контуры длинные, а регулировка не предусмотрена, даже хороший коллектор не исправит неправильный расчет отопления. Для стабильной циркуляции заранее проверяют совместимость с насосным оборудованием и другими элементами котельной.

Монтаж и доступ

Коллектор отопления нужно ставить в доступном месте. К нему должны свободно подходить трубы подачи и обратки, а также оставаться место для кранов, расходомеров, воздухоотводчиков, сливных элементов и обслуживания. В частных домах коллектор часто размещают в котельной или специальном шкафу, чтобы узел был закрыт, но доступен.

Перед монтажом важно подписать линии: спальня, кухня, ванная, коридор, гостиная, второй этаж. Это сильно упрощает настройку и ремонт. Если все трубы заходят в коллектор без маркировки, позже сложно понять, какой контур нужно перекрыть или отрегулировать. После сборки систему проверяют под давлением до закрытия стяжки, коробов и чистовой отделки. Для монтажа пластиковых труб могут понадобиться паяльники для пластиковых труб и труборезы.

Как купить коллекторы системы отопления в GOST

На маркетплейсе GOST можно подобрать коллекторы системы отопления для частного дома, квартиры с индивидуальным отоплением, котельной, теплого пола, радиаторной разводки и отдельных отопительных контуров. В категории представлен большой ассортимент товаров: коллекторы подачи и обратки, модели с расходомерами, запорными клапанами, воздухоотводчиками, сливными элементами, коллекторные группы и комплектующие для подключения.

Перед оформлением заказа лучше подготовить количество контуров, тип отопления, диаметр труб, рабочую температуру, давление, схему котельной и место установки коллектора. Вместе с коллектором удобно сразу подобрать фитинги, евроконусы, краны, уплотнители, крепеж, коллекторный шкаф, насосно-смесительный узел и элементы автоматики. Если система связана с водой или санузлом, стоит дополнительно проверить совместимость с товарами из разделов сантехники и канализации. Если возникнут трудности с выбором или оформлением заказа, можно позвонить к нам по телефону - менеджер маркетплейса GOST поможет уточнить параметры и подобрать коллектор системы отопления под вашу схему и условия монтажа.
